定量泵浦

定量泵浦使用注意事項
  1. 定量泵大部分採用開放迴路
  2. 泵進油管的流量每秒在 0.6~1.5 米之間為宜
  3. 出油管的流量控制在每秒 2.3~4.75 米為宜
  4. 進油口的壓力控制在 -150mmHg~+0.5Kgf/cm²
  5. 進油管之長度控制在 1 米以內
  6. 安裝泵與驅動軸之間的偏心量為 0.05mm 或 ±1°
  7. 泵啟動前，先確認泵之轉向與驅動是否一致
  8. 第一次泵啟動，必須在出油端無壓力負荷的情況下，並建議先寸動幾次
  9. 泵啟動的黏度不能大於 200mm²/sec，尤其在低轉速啟動時更為明顯
  10. 油箱的溫度最好能大於 8°C
  11. 在第一次泵啟動時，如出油端無法順利排油，則需先排放空氣
  12. 油包水乳化液雖可使用，但使用壓力與轉速必須下降 30％
  13. 如使用非燃性液油壓時，則必須事先告知，因密封件材質不同
  14. 作動油必須有良好的過濾，油品質須符合 ISO18 /15 或更好油品

RTVQ 訂購指引
RTVQ15 -17 F R A A -01
型號 吐出量
(c.c/rev)		 安裝方式 轉向 出口位置 進口位置 芯軸種類
RTVQ15 6,8,11,14,17,
19,23,26,31,38		 F：
法蘭型
L：
腳座型		 從芯軸方向看
R：順時針
L：逆時針		 A：向上
B：向下
R：向右
L：向左		 A：向上
B：向下
R：向右
L：想左		 -01
-02
-03
RTVQ20 6,8,11,14,17,
19,23,26,31,38
RTVQ25
RTSVQ25		 18,22,26,32,
38,43,47,52,
60,65,75
RTVQ35
RTSVQ35		 60,66,76,82,
88,94,108,
116,125
RTVQ45
RTSVQ45
RTDVQ45		 136,156,189,
200,216,237
RTVQ 系列工作壓力說明
型號 吐出量
(c.c/rev.)		 使用抗磨液壓油 使用水乙二醇液 使用油包水乳化液 最低轉速 (rpm)
最高壓力
(Kgf/cm²)		 最高轉速 (rpm) 最高壓力
(Kgf/cm²)		 最高轉速 (rpm) 最高壓力
(Kgf/cm²)		 最高轉速 (rpm)
RTVQ15 06 210 1800 160 1200 140 1200 800
08
11
14
17
19
23
26
31 175 1500
38 1200
RTVQ20 06 210 1800 160 1200 140 1200 800
08
11
14
17
19
23
26
31 175 1500
38 1200
RTVQ25
RTVSQ25		 18 210 1800
1500  		 160 1200 140 1200 800
22
26
32
38
43
47
52
60
65
75
RTVQ35
RTSVQ35		 60 175 1800
1500		 160 1200 140 1200 600
66
76
82
88
94
108
116
125
RTVQ45
RTSVQ45
RTDVQ45		 136 175 1800 140 140 600
156
189
200
216 1500
237

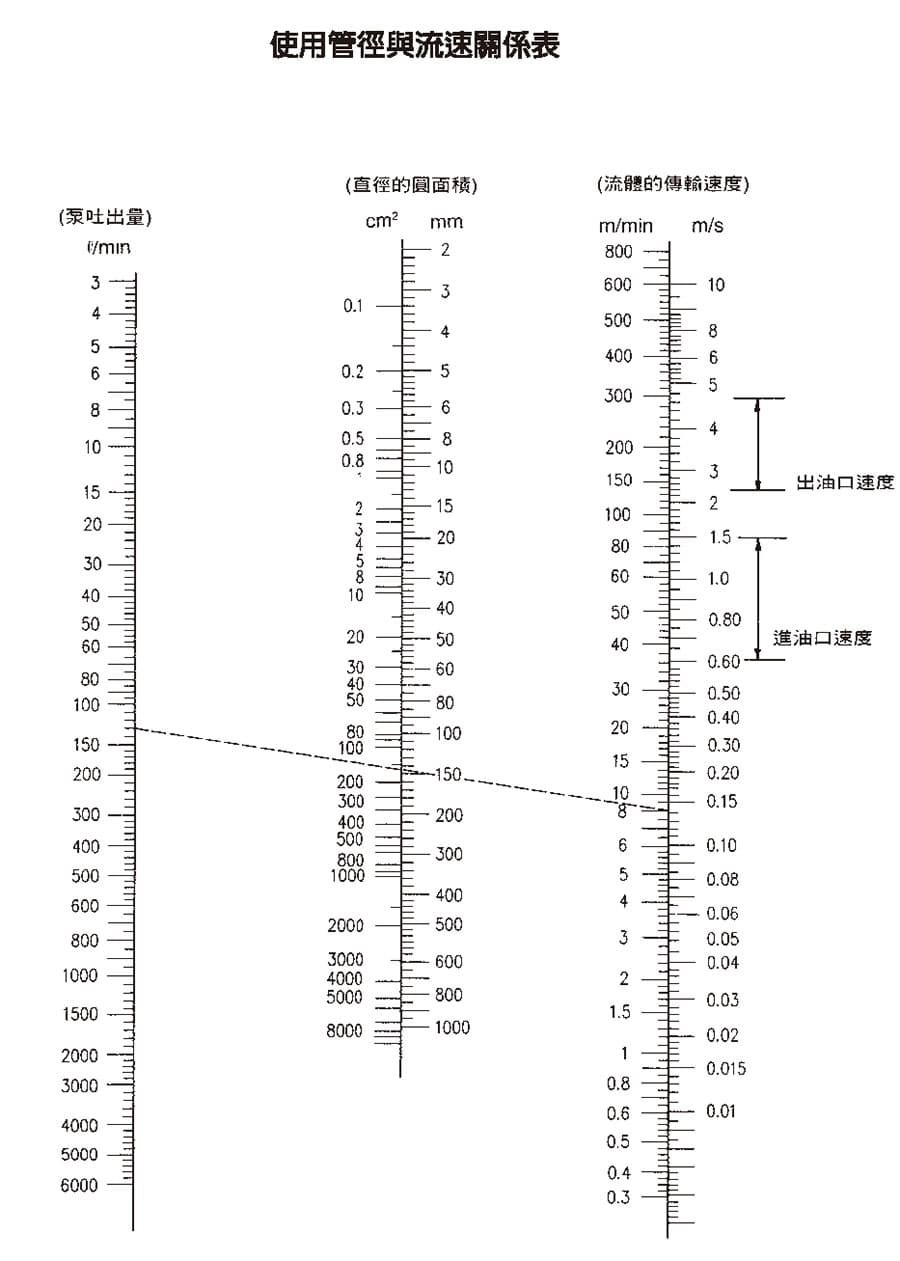

*管徑流量關係表

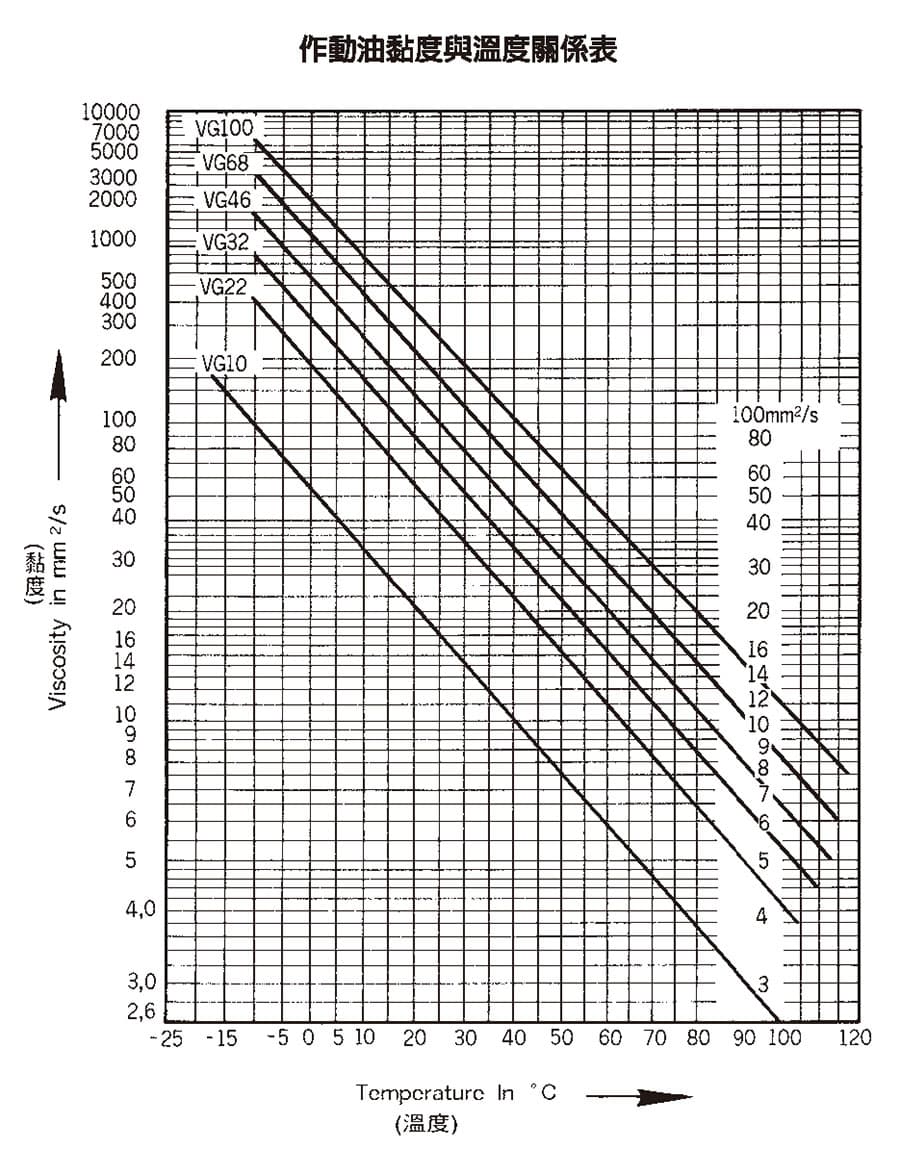

*黏度係數與溫度關係
