產品規格尺寸
基本尺寸

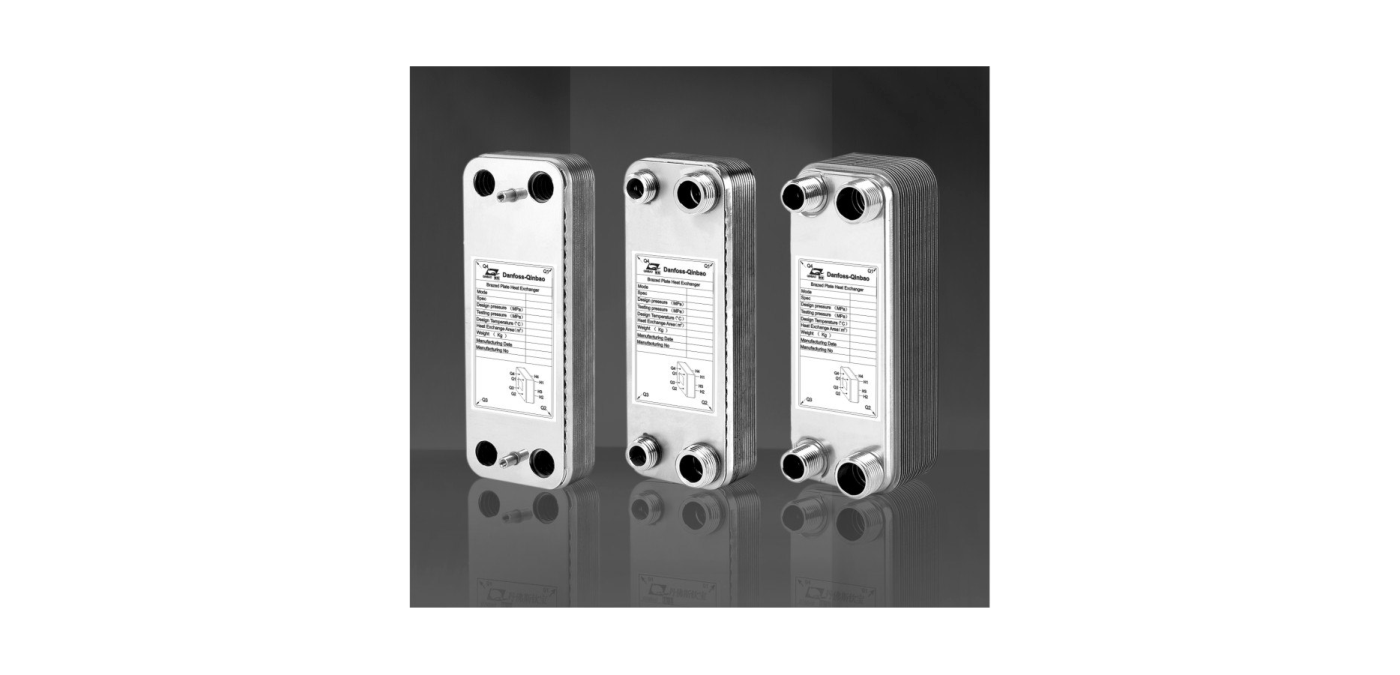

| 硬銲型板式熱交換器 B3-014 | ||||
|---|---|---|---|---|
| 板片數 | A (mm) | 重量 (Kg) | 側體積計算 (L)Q1Q2/Q3Q4 | 換熱面積 (㎡) |
| n | 7+2.3n | 0.7+0.6n | 0.02 x 1/2n / 0.02 x 1/2 (n-2) | (n-2) 0.012 |
規格參數
| 規格參數 | |
|---|---|
| 設計壓力 | 10 bar (A 型) |
| 30 bar (B 型) | |
| 測試壓力 | 15 bar (A 型) |
| 45 bar (B 型) | |
| 測試溫度 | -196~+200°C |
| 板樣式 | H/L/M |
| 散熱能力 | ~5Kw |
| 板片最大數量 | 50 |
接口與牙口
| 焊接接點 | 接頭牙口 |
|---|---|
| 接點最大值為 7/8" | 接頭最大尺寸 3/4" |
| 瑞騰提供客製焊接接點與各式接頭牙口，歡迎來點詢問 | |
材質
- 銅或鎳微板式材料
- 材料可選擇以下：304 / 316L / SM0254
