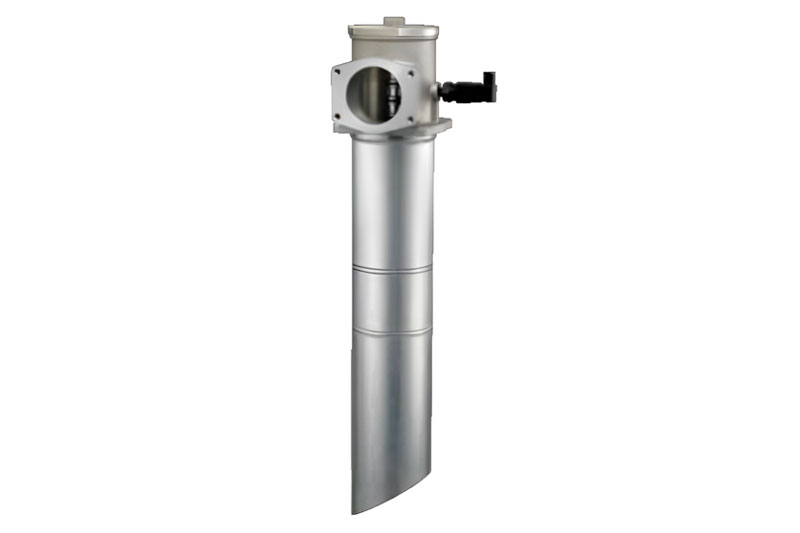

RTFTA 箱外型吸油過濾器液壓零配件

產品分類

液壓零配件

產品詳細

基本資料

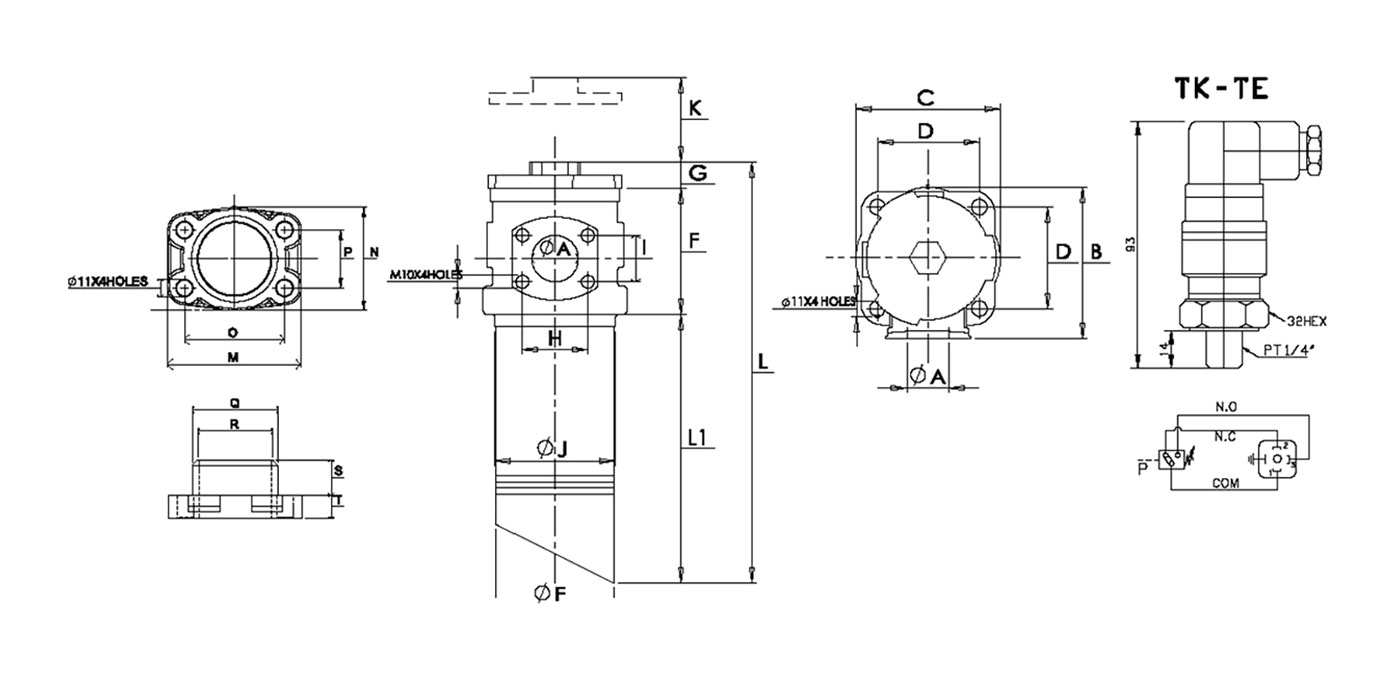

型式	A		B mm	C mm	D mm	E mm	F mm	G mm	H mm	I mm	J mm	K mm
型式	法蘭	口徑	B mm	C mm	D mm	E mm	F mm	G mm	H mm	I mm	J mm	K mm
RTFTA-160	F-01	08	127	109	81.3	85	93	24	70	40	90.8	170
RTFTA-250	F-01	10	127	109	81.3	85	93	24	70	40	90.8	230
RTFTA-400	F-02	12/16	147.5	130	95.5	104	116	24	90	50	110	235
RTFTA-630	F-03	20/24	188	169	130	133	154	25	120	70	140	300
RTFTA-800			188	169	130	133	154	25	120	70	140	360
RTFTA-1000			188	169	130	133	154	25	120	70	140	460

L mm	L1 mm	M mm	N mm	O mm	P mm	Q mm	R mm	S mm	T mm	流量 l/min	重量 Kg
417	300	90	70	70	40	60	50	23	16	160	2.8
467	350	90	70	70	40	60	50	23	16	250	3.1
540	400	110	90	90	50	73	65	21	18	400	4.2
829	650	140	119	120	70	101	90	22	18	630	7.5
829	650	140	119	120	70	101	90	22	18	800	7.6
829	650	140	119	120	70	101	90	22	18	1000	7.7

品名說明

RTFTA->規格->連接方式->過濾精度

規格

160/250/400/630/800/1000

連接方式

法蘭：F-01/F-02/F-03

口徑

08：PT 1”
10：PT 1-1/4”
12：PT 1-1/2”
16：PT 2”
20：PT 2-1/2”
24：PT 3”

過濾精度

網格精度：M100/M120/M150/M200/M250/M300/M400/M600/M800
纖維精度：FC3/FC10/FC25/FC40
