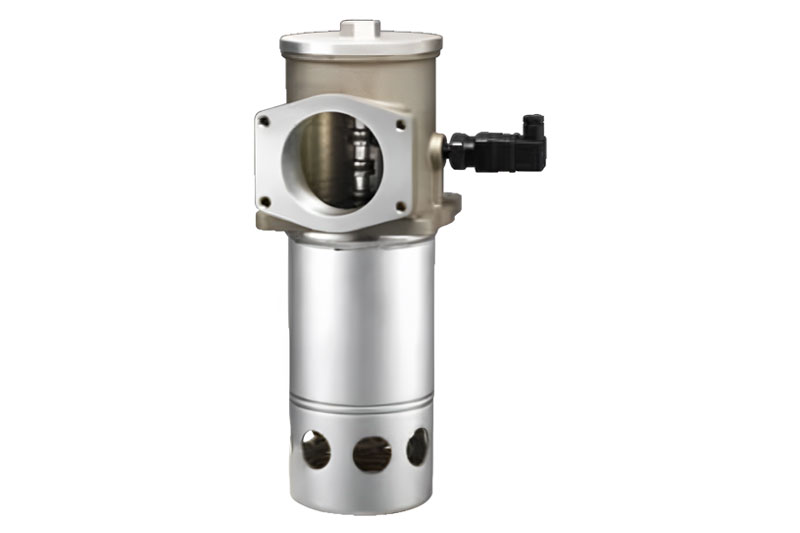

RTFT 箱外型吸油過濾器 液壓零配件

產品分類

液壓零配件

產品詳細

基本資料

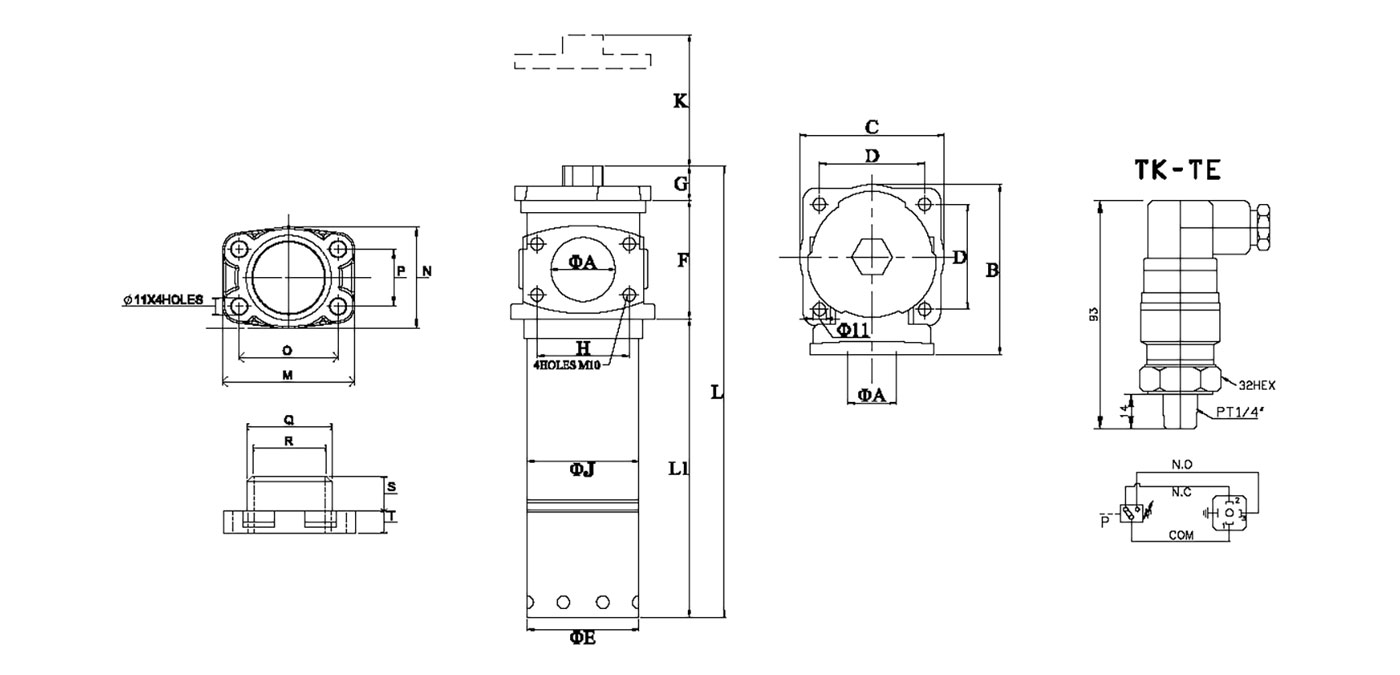

型式 A B
mm		 C
mm		 D
mm		 E
mm		 F
mm		 G
mm		 H
mm		 I
mm		 J
mm		 K
mm
法蘭 口徑
RTFTA-160 F-01 08 127 109 81.3 85 93 24 70 40 90.8 170
RTFTA-250 10 127 109 81.3 85 93 24 70 40 90.8 230
RTFTA-400 F-02 12/16 147.5 130 95.5 104 116 24 90 50 110 235
RTFTA-630 F-03 20/24 188 169 130 133 154 25 120 70 140 300
RTFTA-800 188 169 130 133 154 25 120 70 140 360
RTFTA-1000 188 169 130 133 154 25 120 70 140 460
RTFT-1300 188 169 130 133 154 25 120 70 140 650
L
mm		 L1
mm		 M
mm		 N
mm		 O
mm		 P
mm		 Q
mm		 R
mm		 S
mm		 T
mm		 流量
l/min		 重量
Kg
275 158 90 70 70 40 60 50 23 16 160 2.8
346 229 90 70 70 40 60 50 23 16 250 3.1
375 235 110 90 90 50 73 65 21 18 400 4.2
440 261 140 119 120 70 101 90 22 18 630 7.5
500 321 140 119 120 70 101 90 22 18 800 7.6
600 421 140 119 120 70 101 90 22 18 1000 7.7
792 613 140 119 120 70 101 90 22 18 1300 8.7

品名說明

  • RTFT->規格->連接方式->過濾精度

規格

  • 160/250/400/630/800/1000/1300

連接方式

  • 法蘭：F-01/F-02/F-03

口徑

  • 08：PT 1”
  • 10：PT 1-1/4”
  • 12：PT 1-1/2”
  • 16：PT 2”
  • 20：PT 2-1/2”
  • 24：PT 3”

過濾精度

  • 網格精度：M100/M120/M150/M200/M250/M300/M400/M600/M800
  • 纖維精度：FC3/FC10/FC25/FC40
