基本資料
| 風扇類型 | 電機型式 | 風扇電機型號 | 額定電壓 (V) | 頻率 (Hz) | 輸入功率 (W) | 電流 (A) | 轉速 (rpm) | 風量 (m³/h) | 噪音 (dBA) | 電容 (μF/250V) | 旋轉方向 | 絕緣等級 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 外轉子軸流風扇 | 單相電容電機馬達 | YWF-4E-450SC-137/50-G | 220 | 50/60 | 380/550 | 1.08/2.55 | 1430/1650 | 71/72 | 10 | 順時針 (從端蓋方向看) | B |
| 電機保護 | 溫升 | 防護等級 | 工作定額 | 適用環境溫度 | 軸承型式 | 安裝方式 | 電源線 | 國際認證 | 淨重 / 毛重 (Kg) | 包裝尺寸 (mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| 135±5°C 熱保護器 | 運行溫度不超過 75K | IP44 | S1，連續工作制 | -30°C~60°C | 滾珠軸承 | 垂直或水平安裝 | 接線盒 (4芯0.50mm² 線長100mm) | CE | 8.5/9.5 | 485*485*220 |

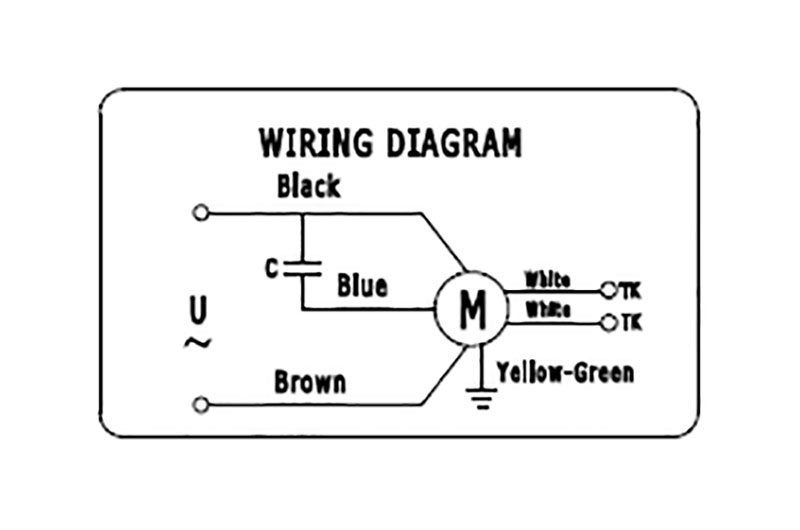

風扇接線圖
