產品規格尺寸

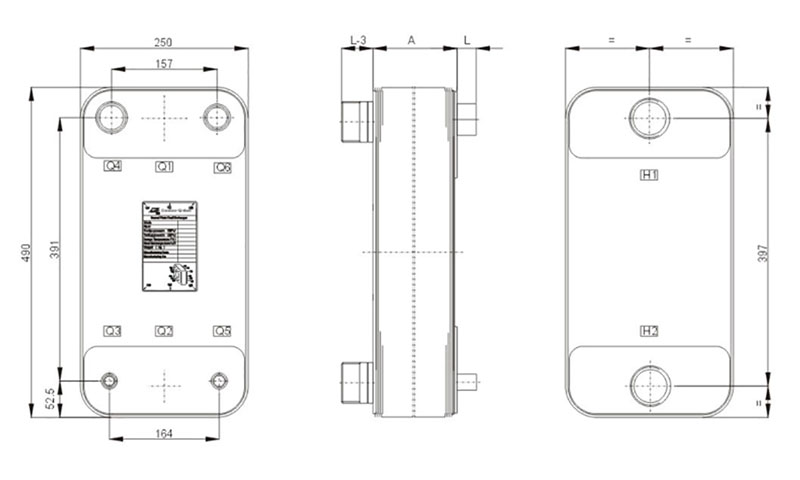

基本尺寸
| 硬銲型板式熱交換器 B3-113 | ||||
|---|---|---|---|---|
| 板片數 | A (mm) | 重量 (Kg) | 側體積計算 (L) | 換熱面積 (㎡) |
| n | 7.6+2.3n | 6.5+0.386n | Q1Q2: 0.16 x 1/2n | (n-2) 0.113 |
| Q3Q6=Q4Q5: 0.16 x 1/4 (n-2) | ||||
規格參數
| 規格參數 | |
|---|---|
| 液體設計壓力 | 25 bar |
| 冷媒設計壓力 | 34.5 bar |
| 液體測試壓力 | 37.5 bar |
| 冷媒測試壓力 | 52 bar |
| 測試溫度 | -196~+200°C |
| 板樣式 | H |
| 散熱能力 | 60~200Kw |
| 板片最大數量 | 198 |
接點與牙口
| 焊接接點 | 接頭牙口 |
|---|---|
| 接點最大值為 2-5/8" | 接頭最大尺寸 2-1/2" |
| 瑞騰提供客製焊接接點與各式接頭牙口，歡迎來電詢問 | |
材質
- 銅或鎳微板式材料
- 材料可選擇以下：316L / SM0254
